模具硅橡膠常見(jiàn)為液態(tài)狀，有的客戶(hù)會(huì)通過(guò)其流動(dòng)性來(lái)判斷好不好。其實(shí)模具硅橡膠的流動(dòng)性好不好，主要根據(jù)其粘度掛鉤，而粘度大小又與硬度及其用途有關(guān)系。通俗來(lái)說(shuō)，模具硅橡膠的流動(dòng)性進(jìn)行對(duì)比需要控制好其它幾個(gè)變量相同情況下才能進(jìn)行對(duì)比。否則無(wú)法判斷其流動(dòng)性好不好。

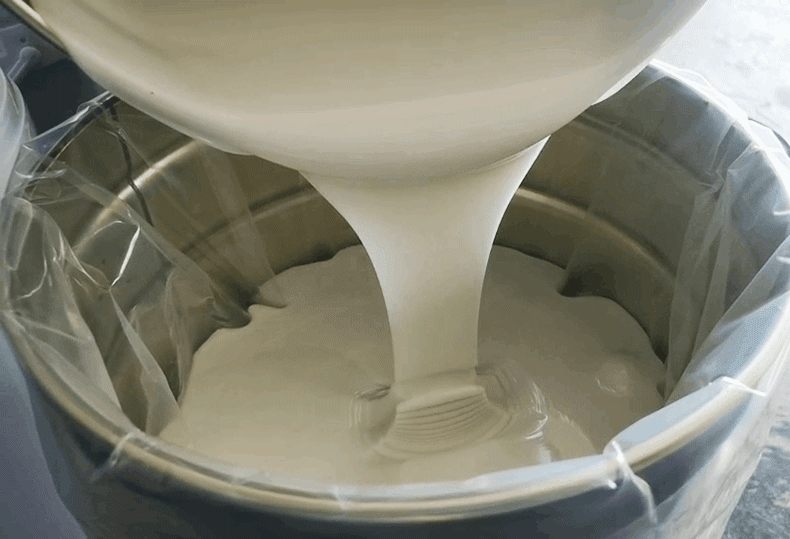

模具硅橡膠流動(dòng)性用肉眼就很容易判斷出來(lái)，一般我們將硅膠倒出時(shí)候，如果同等質(zhì)量硅膠在同一高度流動(dòng)到相同地方，耗時(shí)越短，并且流動(dòng)過(guò)程一直流下不輕易斷裂說(shuō)明流動(dòng)性好。并非流 動(dòng)性越好的模具硅橡膠品質(zhì)越好。比如不同操作工藝模具硅橡膠其流動(dòng)存在差異，同一件產(chǎn)品不同開(kāi)模方式，采用不同流動(dòng)性的模具硅橡膠。采用灌模模具硅橡膠需要流動(dòng)較好，便于操作時(shí)候能夠快速將硅膠流動(dòng)到模種每一個(gè)部分；采用刷模方式模具硅橡膠需要流動(dòng)性較弱一點(diǎn)，才能使得硅膠在制作模具時(shí)候能夠進(jìn)行均勻涂刷。

模具硅橡膠流行性不佳，部分客戶(hù)會(huì)直接采用硅油進(jìn)行稀釋?zhuān)屍淞鲃?dòng)性能夠達(dá)到使用要求。該方式宏圖硅膠不提倡，專(zhuān)業(yè)誠(chéng)信硅膠廠家在生產(chǎn)過(guò)程中根據(jù)客戶(hù)使用要求進(jìn)行合理配方調(diào)制生產(chǎn)模具硅橡膠，在出廠時(shí)候，進(jìn)行各方面性能測(cè)試，在生產(chǎn)過(guò)程中嚴(yán)格根據(jù)配比比例操作進(jìn)行生產(chǎn)不偷工減料；但是有個(gè)別廠家會(huì)采用硅油進(jìn)行稀釋庫(kù)存產(chǎn)品，再次銷(xiāo)售給客戶(hù)，該行為與客戶(hù)自行添加硅油來(lái)稀釋模具硅橡膠一樣，會(huì)導(dǎo)致制作出來(lái)硅橡膠模具性能方面下降，尤其是抗撕裂性、拉力以及翻模次數(shù)。

同樣條件要求用途的模具硅橡膠流動(dòng)性，存在好不好區(qū)分，流動(dòng)性好操作或者會(huì)更順暢，但是要注意本身模具硅橡膠質(zhì)量，需要選擇一些比較知名、質(zhì)量過(guò)硬的品牌進(jìn)行合作，比如信越、瓦特、道康寧、宏圖硅膠等。宏圖硅膠提供根據(jù)客戶(hù)使用要求進(jìn)行定制生產(chǎn)服務(wù)，售前售后提供一對(duì)一專(zhuān)業(yè)選型，技術(shù)指導(dǎo)。

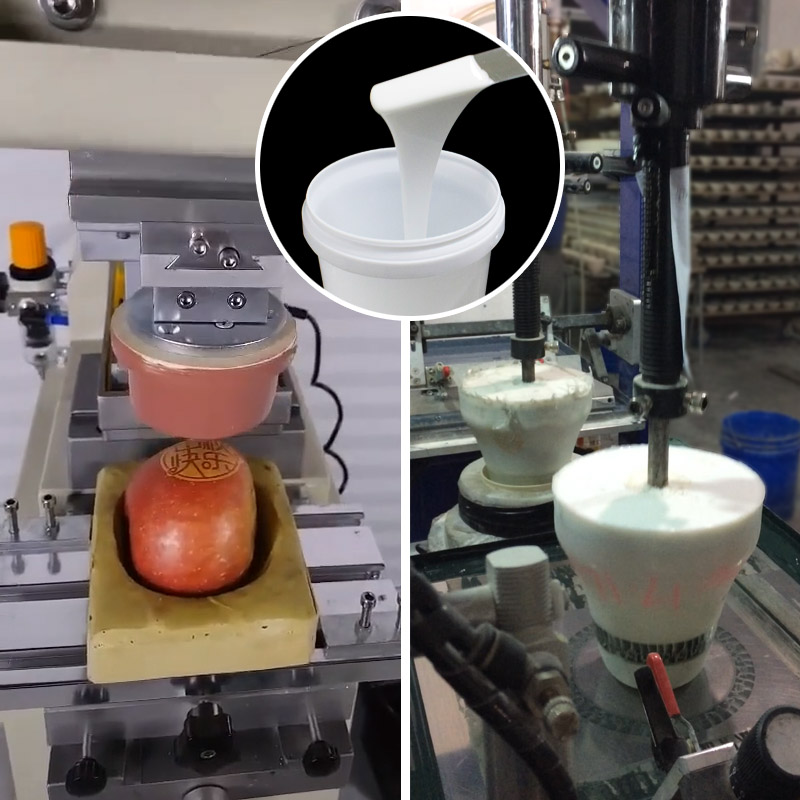

移印硅膠是制作移印膠頭的原料，制作不同硬度或者用途膠頭時(shí)候選擇的移印硅膠會(huì)存在差異。但是其使用過(guò)程中，需要注意細(xì)節(jié)事項(xiàng)相同之處居多。

使用移印硅膠需要注意什么細(xì)節(jié)問(wèn)題或者事項(xiàng)，小編下面一一分析講解：

1.很多制作移印膠頭需要進(jìn)行調(diào)色，有的硅膠廠家調(diào)色需要一定購(gòu)買(mǎi)量，如果購(gòu)買(mǎi)少量時(shí)候客戶(hù)只能另外增加費(fèi)用或者自行調(diào)色。自行調(diào)色時(shí)候注意選擇添加的色膏，需要選擇硅膠專(zhuān)用型，尤其是購(gòu)買(mǎi)加成型移印硅膠朋友，這時(shí)候會(huì)疑問(wèn)什么是加成型移印硅膠？可以根據(jù)操作比例和氣味進(jìn)行區(qū)分。加成型移印硅膠操作配比一般是1:1、10:1或者9:1，固化劑是無(wú)氣味，與移印硅膠混合后制作出來(lái)硅膠頭也是無(wú)氣味。

2.膠頭模具處理時(shí)候記得要噴涂脫模劑，不要存在僥幸心理，以為模具內(nèi)壁光滑，就不需要使用脫模劑能夠?qū)⒅谱骱玫哪z頭取下，硅膠具有吸附性，硫化后很容易與模具產(chǎn)生吸附力，導(dǎo)致難以脫模情況。噴涂脫模劑能夠輕易解決該問(wèn)題。

3.操作過(guò)程中不同類(lèi)型批次固化劑不能混用，避免膠頭不能硫化成功現(xiàn)象發(fā)生，尤其是加成型和縮合型移印硅膠的固化劑絕對(duì)不能混合，也不能有任何接觸。需要注意細(xì)節(jié)就是操作工具區(qū)分和干凈度。

4.移印硅膠漿配比和抽真空需要注意細(xì)節(jié)，配比時(shí)候需要根據(jù)操作說(shuō)明進(jìn)行，看清楚是重量比還是體積比，再進(jìn)行選擇對(duì)應(yīng)工具進(jìn)行操作配比；混合攪拌后移印硅膠需要抽真空，進(jìn)行排氣泡環(huán)節(jié)，確保制作好的移印硅膠頭的性能，想要膠頭確保耐用性能，不管硅膠頭大小、厚薄都要進(jìn)行抽真空，將液體移印硅膠中氣泡全部排出。

5.移印硅膠硫化時(shí)候需要根據(jù)移印硅膠類(lèi)型進(jìn)行選擇對(duì)應(yīng)硫化方式，縮合型移印硅膠只能采用室溫硫化方式，加成型移印硅膠既可以選擇室溫也可以加溫方式。兩種方式都需要注意硫化時(shí)間，確保移印膠頭完全硫化后才能進(jìn)行脫模。

6.移印硅膠使用還需要注意，如果一次性不能使用完開(kāi)封后的硅膠，進(jìn)行配比操作時(shí)候需要取出使用進(jìn)行操作配比，不能將全部進(jìn)行操作配比，液體移印硅膠一旦與固化劑進(jìn)行配比混合就必須抓緊時(shí)間使用完畢。不能放置過(guò)長(zhǎng)時(shí)間。剩余沒(méi)有使用的移印硅膠需要進(jìn)行密封好、進(jìn)行標(biāo)記剩余用量，并放置陰涼、通風(fēng)、避免陽(yáng)光直射環(huán)境下進(jìn)行保存。

在移印硅膠使用中遇到其它問(wèn)題可直接咨詢(xún)宏圖硅膠在線客服或者直接撥打電話進(jìn)行咨詢(xún)。

硅膠義乳是與人體進(jìn)行接觸的硅膠制品，所以在選擇硅膠義乳原料時(shí)候，需要符合環(huán)保、無(wú)毒無(wú)味、能與人體長(zhǎng)時(shí)間接觸的硅膠才能滿(mǎn)足要求，注：本章講述義乳為接觸人體表面皮膚使用的義乳產(chǎn)品，并且植入人體內(nèi)部義乳、豐胸硅膠產(chǎn)品。

符合該要求宏圖硅膠有三款液體硅膠原料能夠滿(mǎn)足。

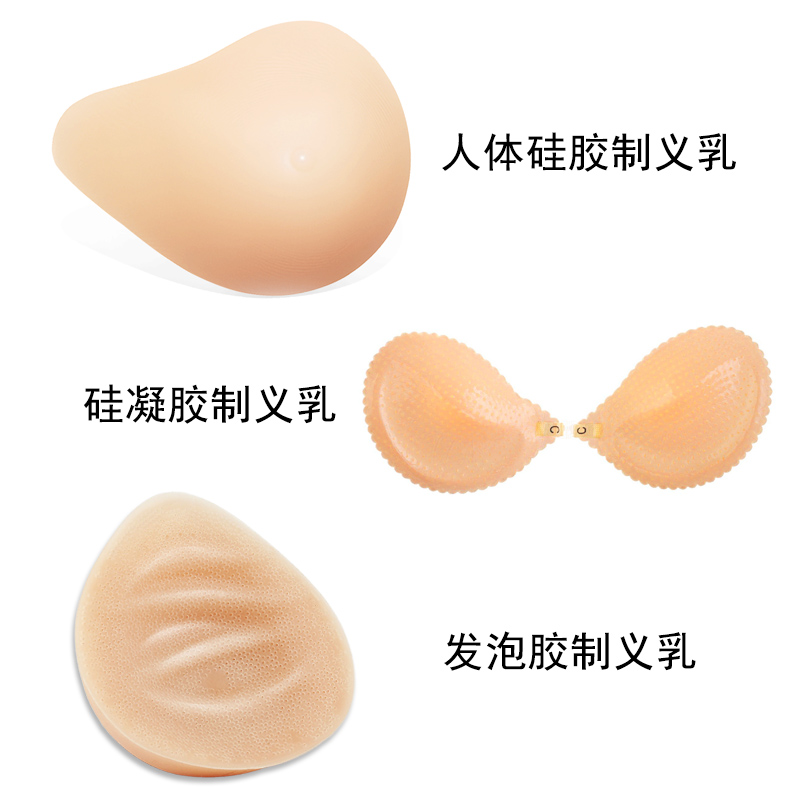

其一，人體硅膠。能夠與人體接觸、并且具有較高仿真度硅膠原料。其從色澤、柔軟方面都具有較高仿真度。0度人體硅膠硫化后，其柔軟度以及回彈性能夠做得好真人胸部觸感接近。其進(jìn)行膚色調(diào)色后，硅膠義乳色澤更為逼真，市面上很多硅膠義乳都是使用人體硅膠制成。
      其二，硅凝膠。其柔軟度更佳，所舒適感比人體硅膠更佳，并且?guī)в形叫裕ǔ９枘z義乳產(chǎn)品表面必須有一層義乳膜緣由。硅凝膠除了能制作硅膠義乳外，還能制作與人體皮膚直接接觸的胸貼、粉撲使用上。

還有最有一種，針對(duì)溫度與舒適感來(lái)開(kāi)發(fā)使用的義乳發(fā)泡膠。由于發(fā)泡硅膠經(jīng)過(guò)發(fā)泡成型，成型的產(chǎn)品里面很過(guò)氣孔，能夠透氣，并且對(duì)比上面兩種材質(zhì)制作出來(lái)義乳更為輕。

3種類(lèi)型硅膠義乳原料的液體硅膠在操作工藝方法方面有所不同，但還存在共同之處，比如操作注意細(xì)節(jié)，不能與水、含氮、硫、磷、有機(jī)錫和重金屬元素有任何接觸。儲(chǔ)存方面也需要進(jìn)行密封、放置陰涼、避免陽(yáng)光直射地方存放，開(kāi)封后液體硅膠盡量在3個(gè)月內(nèi)使用完畢。

使用模具硅橡膠制作不同用途模具時(shí)候，就算是老師傅開(kāi)模偶爾也會(huì)出現(xiàn)一些問(wèn)題，更不用說(shuō)新手操作。那么模具硅橡膠操作過(guò)程常見(jiàn)問(wèn)題會(huì)出現(xiàn)哪些，又有什么解決方法？

今天宏圖硅膠與大家探討一下模具硅橡膠操作中遇到問(wèn)題與解決方法：

1.液體模具硅橡膠開(kāi)封后出現(xiàn)沉淀或者分層問(wèn)題。正常來(lái)說(shuō)新購(gòu)買(mǎi)液體模具硅橡膠是不會(huì)出現(xiàn)該種情況，但是放置久模具硅橡膠會(huì)出現(xiàn)，有的客戶(hù)就會(huì)產(chǎn)生質(zhì)疑該硅橡膠出現(xiàn)品質(zhì)問(wèn)題。其實(shí)并不是由于液體模具硅橡膠是化合物，經(jīng)過(guò)多種化學(xué)成分根據(jù)配比混合而成。放置一段時(shí)候后出現(xiàn)沉淀是很正常情況。

開(kāi)封后或者放置久液體模具硅橡膠出現(xiàn)沉淀，可以采用電動(dòng)攪拌機(jī)或者攪拌刀將整桶硅膠從上至下充分進(jìn)行攪拌，待其冷卻后，即可使用。

2.模具硅橡膠完全不固化或者部分不固化，粘手情況。

(1)模具硅橡膠完全不固化問(wèn)題原因有以下幾種：a.固化劑沒(méi)有添加到液體模具硅膠中或者添加分量極少；b.不同類(lèi)型固化劑不能混合使用，包括不同廠家、不同批次、尤其是縮合型和加成型兩種固化劑絕對(duì)不能混用。

配比過(guò)程需要看清楚操作說(shuō)明是體積比還是重量比，根據(jù)操作說(shuō)明進(jìn)行配比。還有就是不能擅自混合不同類(lèi)型批次的固化劑使用。

(2)模具硅橡膠局部不固化、粘手

a.環(huán)境溫濕度不夠理想或者過(guò)低情況下，導(dǎo)致模具硅橡膠不能充分進(jìn)行化合反應(yīng)，發(fā)生局部不固化情況；b.加成型模具硅橡膠操作混入氮、磷、硫、有機(jī)錫、水或者重金屬等，或者與縮合型模具硅橡膠接觸；c.模種與硅膠接觸位置不固化，模種處理過(guò)程中沒(méi)有噴涂脫模劑或者噴涂不均勻；d.硅橡膠模具未到達(dá)完全硫化好，急于進(jìn)行使用，模具硅橡膠硫化后表面硫化后，不代表里面完全硫化好，需要繼續(xù)等待讓其進(jìn)入深度硫化階段，尤其是大件模具。

注意操作環(huán)境溫濕度控制，尤其是冬天，模具硅橡膠最佳操作溫度為20-25℃。加成型模具硅橡膠操作中不能與上述b中元素等接觸。無(wú)論制作什么類(lèi)型用途的硅橡膠模具在處理模種時(shí)候，務(wù)必進(jìn)行噴涂脫模劑。制作好硅橡膠模具不能急于使用建議放置24h后投產(chǎn)使用，大型模具建議超過(guò)24h。

3.模具硅橡膠制作出來(lái)模具冒油問(wèn)題。因?yàn)樵诓僮髦刑砑恿藦?fù)合型硅油（硅油和白礦油的復(fù)配體），而其中白礦油是石油化工產(chǎn)品，并非硅油。

操作過(guò)程中要注意使用硅膠是否硅膠專(zhuān)用硅油，而且添加分量不能過(guò)高。

4.硅橡膠模具翻模次數(shù)少，拉力差，容易爛，容易扯斷等。發(fā)生該類(lèi)型問(wèn)題，主要兩種原因：

(1)沒(méi)有選擇正確硬度模具硅橡膠，不同產(chǎn)品用途、大小、結(jié)構(gòu)、花紋、開(kāi)模工藝等對(duì)應(yīng)使用不同硬度的模具硅橡膠。

不清楚如何選擇合適硬度模具硅橡膠時(shí)候，可以告知模具硅橡膠供應(yīng)商使用其制作產(chǎn)品用途、大小、開(kāi)模方式等細(xì)節(jié)問(wèn)題或者要求。讓供應(yīng)商協(xié)助進(jìn)行選型。

(2)在調(diào)整模具硅橡膠硬度時(shí)候，添加硅油過(guò)量。硅油能夠調(diào)整硅橡膠模具硬度，同時(shí)也破壞原有分子結(jié)構(gòu)。

盡量由老師傅進(jìn)出操作添加硅油或者添加硅油前咨詢(xún)供應(yīng)商對(duì)應(yīng)使用分量。

5.硅橡膠模具發(fā)生燒模、融掉問(wèn)題。無(wú)論什么產(chǎn)品其都有一個(gè)峰值數(shù)據(jù)。同樣硅橡膠模具一樣也有一個(gè)耐高溫分值，一旦超出該峰值，就會(huì)燒模。

了解清楚在使用模具硅橡膠能承受溫度范圍，尤其使用制作樹(shù)脂工藝品或者放入烤箱食品級(jí)硅橡膠模具。如需特定耐溫溫度要求，需告知模具硅橡膠生產(chǎn)商進(jìn)行特調(diào)生產(chǎn)。

6.模具硅橡膠制作出來(lái)模具在翻模產(chǎn)品時(shí)候出現(xiàn)粘模。本身模具硅橡膠含有雜質(zhì)或者品質(zhì)不夠優(yōu)質(zhì)，導(dǎo)致制作出來(lái)硅橡膠模具不夠光滑。硅橡膠模具本身具有防粘性但是由于模具硅橡膠不夠純，不夠細(xì)膩導(dǎo)致粘模。

選擇一些大品牌、知名品牌液體模具硅橡膠廠家，比如信越、瓦克、宏圖硅膠等。

除了上述列舉常見(jiàn)模具硅橡膠操作遇到問(wèn)題與解決方法外，還有一些細(xì)節(jié)上問(wèn)題存在也會(huì)導(dǎo)致最終模具硅橡膠制作出來(lái)模具使用壽命問(wèn)題，如操作中遇到任何問(wèn)題可直接咨詢(xún)宏圖硅膠，我們24小時(shí)為您服務(wù)。

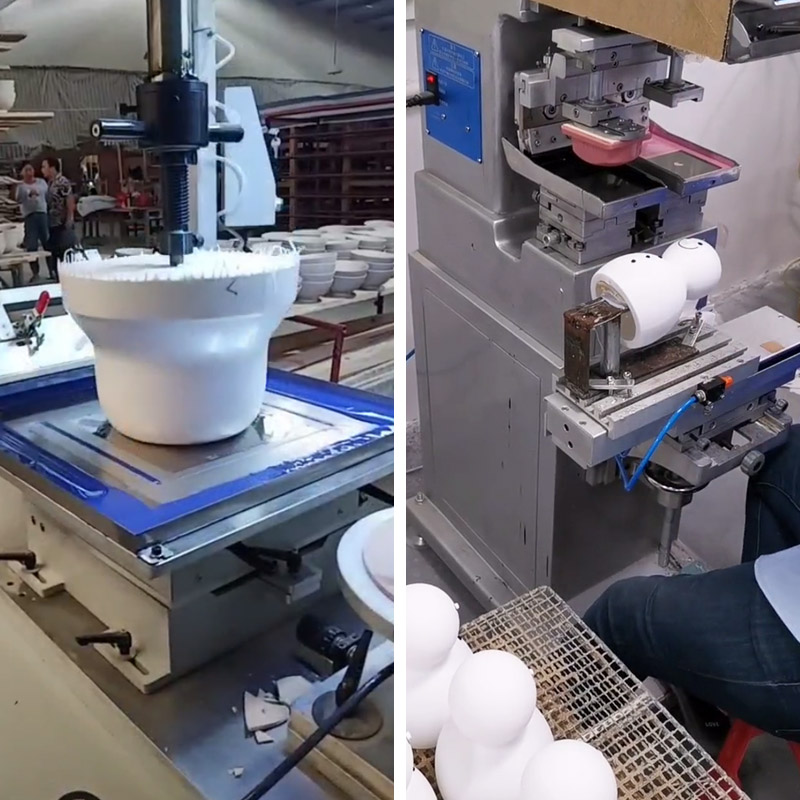

移印硅膠制作出來(lái)移印膠頭在移印中出現(xiàn)沙眼狀況，對(duì)導(dǎo)致生產(chǎn)效率大大降低。到底什么原因?qū)е乱朴」枘z出現(xiàn)沙眼？其實(shí)本身液體移印硅膠極少存在質(zhì)量問(wèn)題導(dǎo)致的，除非是一些劣質(zhì)移印硅膠比如使用其它物質(zhì)替代配方原料添加，從而降低成本劣質(zhì)移印硅膠；還有就是廢棄硅膠進(jìn)行提煉出來(lái)含有雜質(zhì)移印硅膠，一般中情況極少，通常與移印硅膠操作有一定關(guān)系。

在制作移印硅膠頭時(shí)候需要采用膠頭模具，該膠頭模具必須要清理干凈，不能含有其它雜質(zhì)。還有在制作移印膠頭時(shí)候需要對(duì)液體移印硅膠進(jìn)行抽真空環(huán)節(jié)，如果制作體積或者尺寸比較大移印膠頭需要進(jìn)行分次抽真空，盡量將硅膠中氣泡排除干凈。進(jìn)行抽真時(shí)候不能過(guò)急，需要換成氣壓表變化情況，當(dāng)氣壓表指針指向-0.1mpa時(shí)候表示抽真空完畢，該時(shí)候才能將液體移印硅膠取出進(jìn)行操作。膠頭模具干凈并且進(jìn)行液體移印硅膠抽真環(huán)節(jié)后制作出來(lái)移印硅膠頭表面光滑不會(huì)存在沙眼情況。

移印硅膠頭移印文字圖案出現(xiàn)沙眼還有一種情況，就是很少油墨或者鋼板含有灰塵雜質(zhì)導(dǎo)致。如果含有灰塵或者雜質(zhì)時(shí)候會(huì)導(dǎo)致移印出來(lái)文字或者圖案有沙眼或氣泡，文字圖案不清晰模糊等。還有一中情況也會(huì)導(dǎo)致沙眼出現(xiàn)，就是移印膠頭存放時(shí)候沒(méi)有密封保存導(dǎo)致膠頭表面粘上灰塵，使用時(shí)候前也沒(méi)有清理直接安裝在移印機(jī)器上使用。

移印硅膠使用中會(huì)出現(xiàn)沙眼很多原因?qū)е?，解決方法需要根據(jù)不同原因進(jìn)行不同方式處理，比如移印膠頭制作環(huán)節(jié)進(jìn)行抽真空；存在環(huán)節(jié)進(jìn)行密封保存隔絕灰塵；油墨方面要選用較為細(xì)膩優(yōu)質(zhì)品種；在使用移印機(jī)器時(shí)候需要注意清潔；還有就是移印硅膠要選擇一些知名品牌硅膠廠家，貨比三家，宏圖硅膠廠家移印硅膠經(jīng)過(guò)多層過(guò)濾研磨，嚴(yán)格每一滴硅膠，確保每一滴硅膠膠質(zhì)細(xì)膩，無(wú)雜質(zhì)。
